기존 i7-3770을 사용하면서 부족함을 느껴 i7-8700K+Asrock Z370 익스트림4+삼성PC21300(C다이)



구매하였다. 발열을 잡기 위해 8700K을 뚜따을 진행하였고 결과는 상당히 만족스러웠다.

(10도이상 하락)





ㅇ 1.2만원짜리 뚜따킷, 리퀴드프로, 내열실리콘 사용하였다.







뚜따킷을 이용하면 쉽게 분리할수 있다.







리퀴도프로 정말 얆게 도포후 오르쪽 상판 내열실리콘을 발라준다.역조립한다.





ㅇ뚜따, 4.7G 오버, MEM 3200Mhz 오버후 파스 테스트시 온도(최고 70도)











Trackbacks 0 | Comments 0




알테온 L4 스위치 Syslog 설정

보호되어 있는 글입니다. 내용을 보실려면 비밀번호를 입력하세요.

HP DL360G4 SCSI HDD장애 발생해서 제거.
HP ProLiant Integrated Management Log Viewer 에서 확인가능

1. HP ProLiant Integrated Management Log Viewer 에서 확인가능
  - 드라이브 응답이 없고 Array가 문제있다고 메세지 확인


2. 본체 확인결과 디스크에도 빨간불 확인, 시스템 종료후 바로 제거함
*부팅시 RAID정보틀려서 RAID정보삭제했음*


Trackbacks 0 | Comments 0




테스트중인 SAS 서버(LSI SAS-1064E장착)에 파일백업 받을게 있어서 테스트겸 SATA하드 홧스왑으로

붙여 봤는데 잘 작동 되네요...

=================================서버 스펙============================================
이슬림 : SV-2186 Dual
CPU : Intel 5130 Dual Core/2.0Ghz/FSB 1333Mhz / L2 캐쉬 4MB
RAM : FB-DIMM PC2-5300 1GB
크기 : IU
RAID : LSI-1064E SAS / HDD : 72GB*2 SAS / 추가 SATA 160GB*1
======================================================================================


사용자 삽입 이미지
   추가할 시게이트 사타 하드

사용자 삽입 이미지
    운영중인 서버에 하드장착

사용자 삽입 이미지

윈도우즈 컴퓨터관리-디스크관리에서 자동으로 올라오는것 확인

Trackbacks 0 | Comments 0




HP DL580G4 팬 불량건으로 교체!!

HP System Tools => HP ProLiant intergrated management Log View 실행하면 장비에

발생되는 로그확인 가능

사용자 삽입 이미지
                                                      <팬 5번 에러 발생 확인>

로그확인 HP서버 엔지니와 스케줄 잡아서 교체함


사용자 삽입 이미지

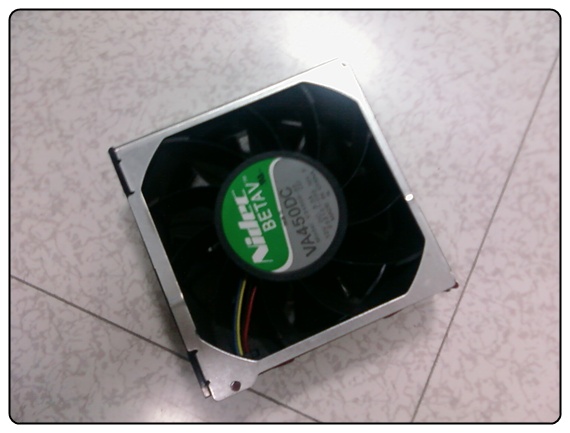

                                                               <분리된 팬>

모듈화 형식이라 바로 쏘옥~~빠짐~

교체후 외부 LED에서 정상 확인 완료~

Trackbacks 0 | Comments 0




테스트중이던 서버 한대가 장애가 발생했습니다. 다행히 RAID1 구성되어 있어서 데이타에 문제는 발생하지 않았네요...서버는 국내벤더 이슬림서버로 LSI-106E SAS 컨트롤러가 내장되어 있으면 RAID1/IE/0 지원합니다.
=================================서버스펙============================================
이슬림 : SV-2186 Dual
CPU : Intel 5130 Dual Core/2.0Ghz/FSB 1333Mhz / L2 캐쉬 4MB
RAM : FB-DIMM PC2-5300
크기 : IU
RAID : LSI-1064E SAS / HDD : 72GB*2
=======================================================================================

운영중 레이드장애가 떴을때 확인하는 법은 서버앞에서 눈으로 확인 방법과 컨트롤러 매니저 프로그램을
설치해서 확인 하는 방법, 부팅될때 바이오스에 확인 하는 방법 입니다.

사용자 삽입 이미지

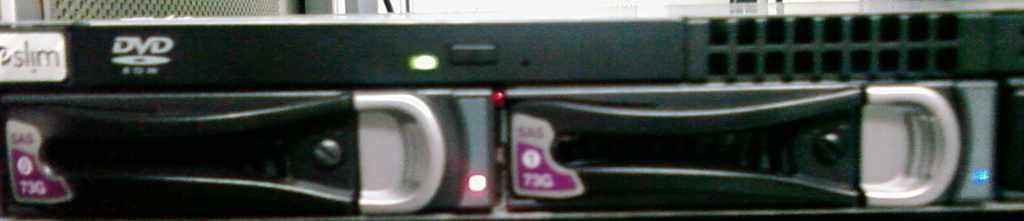

1.첫번째베이 하드 LED 빨간색으로 변함 => 문제발생
*정상하드는 블루 입니다. 가장 확실한 방법 입니다.


사용자 삽입 이미지

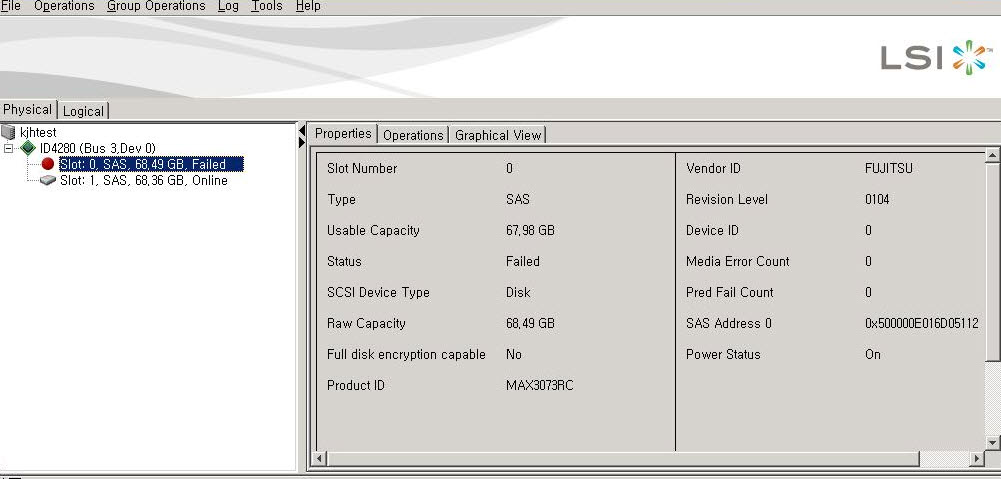

2. Manager Tool Physical 에서도 빨간색 첫번째 하드가 빨간불 발생=> 운영중일때 확인 가능


사용자 삽입 이미지


사용자 삽입 이미지

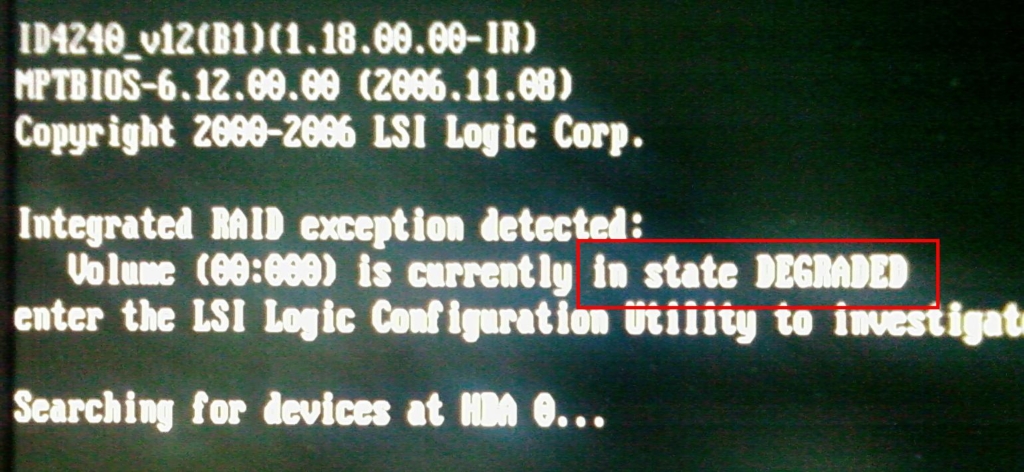

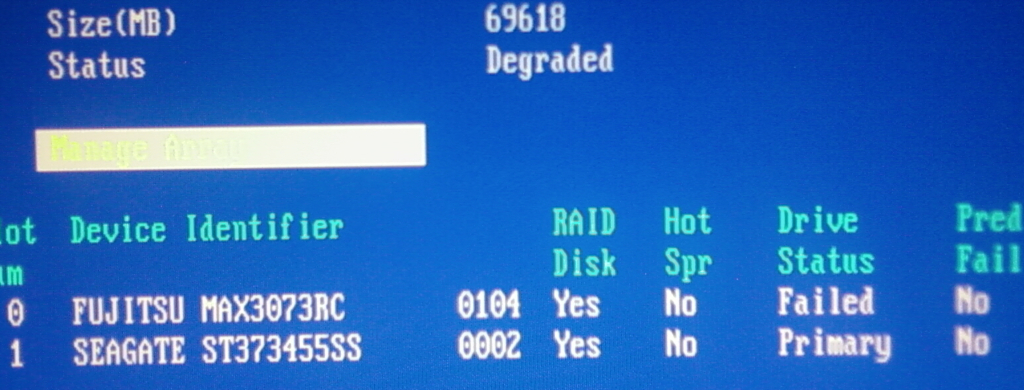

3. 부팅시 컨트롤러 바이오스메세지 에서도 알수 있으면,Ctrl+E로 바이오스 정보로 들어가보면 0번(첫번째)
   하드디스크가 Fail 임을 확인할수 있습니다.(RAID Propertie-View Existing Array에서 확인)

==================================================================================
첫번째 고장난 하드를 빼고 새로운 하드디스크를 넣고 재부팅 시킵니다.

사용자 삽입 이미지

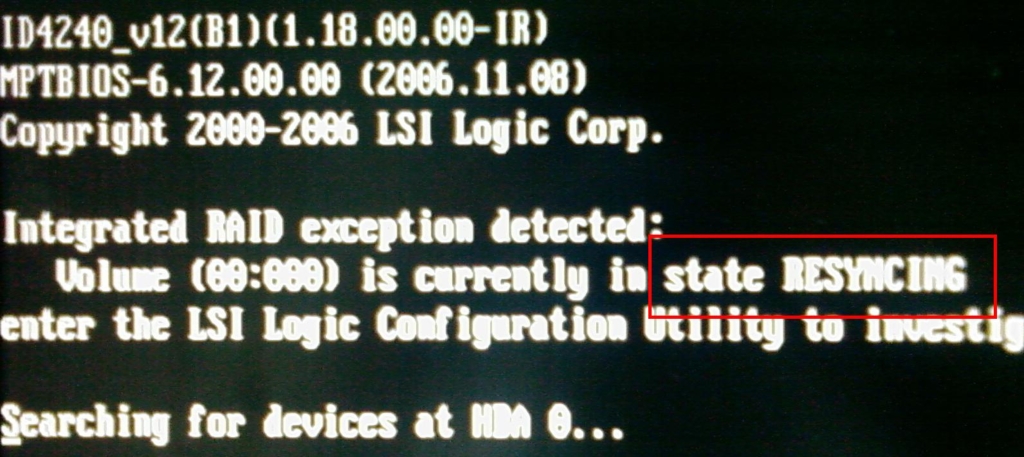

4. 부팅하면 자동으로 RESYNCING 됩니다.
 *  리빌드 시 HDD LED 빨간불로 깜빡 거림 -> 완료되면 블루로 바뀜

사용자 삽입 이미지

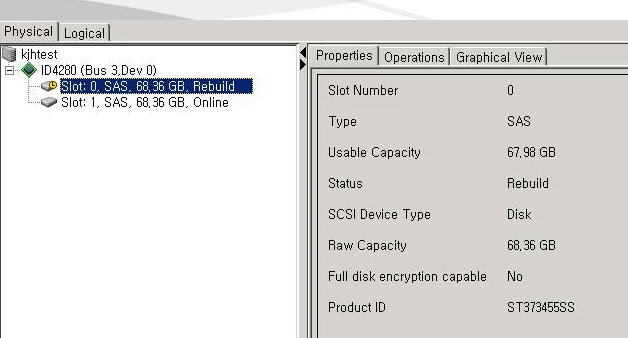

5. 정상부팅 후 Manager 프로그램으로 Physical 확인해보면 Rebuild 중인걸 확안 할 수 있습니다.


사용자 삽입 이미지


6. 일정시간이 흐른뒤 정확히 시간은 측정하지 못했다..다음날 보니 정상적상태로 확인완료.


Trackbacks 0 | Comments 0




업데이트 시디 구하기 => http://kjhfull.tistory.com/173

펌웨어 업데이트 시디를 HP장비에 넣고 부팅합니다.

1. 처음부팅 하면 언어는 영어, 동의합니다.

사용자 삽입 이미지
2. 위화면에서 Firmware Update에서 install firmware를 선택합니다.

사용자 삽입 이미지
3. HP Smart Update가 실행됩니다.


사용자 삽입 이미지
4. Step 1,2단계 실행되면서 업데이가 가능한 목록을 자동으로 보여줍니다.
   업데이트 원하는 항목 선택하시고 인스톨 하시면 업드레이가 진행됩니다.


사용자 삽입 이미지
5. 결과을 보여주고 리부팅 하시면 종료 됩니다.

Trackbacks 0 | Comments 0




HP서버(DL시리즈) 하드웨어(보드롬,RAID카드,HDD..등) 펌웨어 업데이트 하는 방법입니다. 얼마전

DL380G4에 사용했던  하드디스크를 DL360G4에 사용하려 하니깐...버전이 맞지 않다면 업데이트

하라는 메세지를 경험해서 HP.com을 찾아보니 FW Maintenance CD가있고 이걸로 업데이트 하면 되는것

이었씁니다. 조금오래된 장비라(2005) 화면상의 주소로는 접속이 되지 않았습니다.

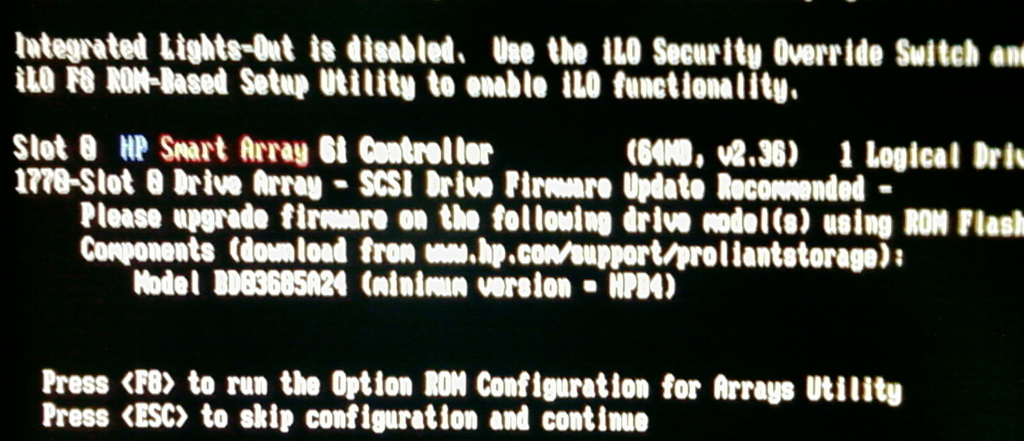

사용자 삽입 이미지
** 버전이 맞니 않다면 HP.com을 방문해서 다운받아 업데이트 해랴 한다고 함.(저주소는 없어진듯)


사용자 삽입 이미지

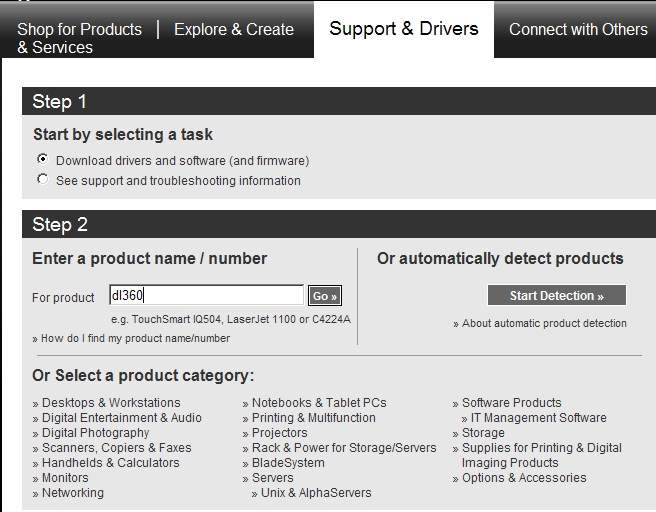

1.HP.COM에 접속해서 Support&Drives에 접속합니다. STEP1에서 Download drivers and software (and firmware)체크 STEP2에서 자기서버 모델명 dl360 을 적고 GO합니다.

사용자 삽입 이미지

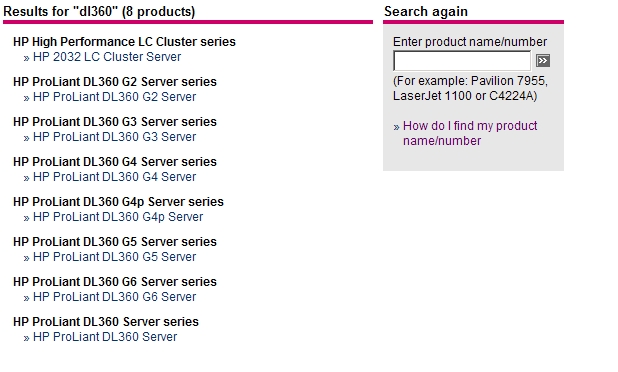

2. 자신의 해당서버를 선택합니다.


사용자 삽입 이미지

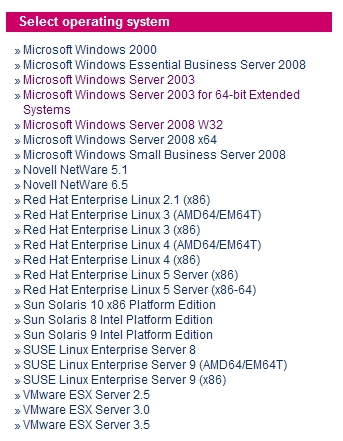

3. OS를 선택합니다. 2003 또는 2008선택 합니다(특별한 의미는 없어요)

사용자 삽입 이미지

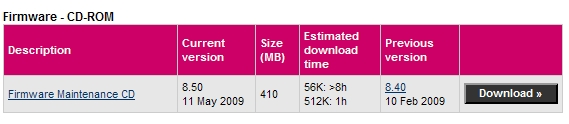

4. Firmware 를 선택하여 다운로드 받아서 시디로 구우셔서 부팅 하시면 됩니다.
   용량이 410메가 정도 되네요~

2에서 계속-> http://kjhfull.tistory.com/entry/dfd2



Trackbacks 0 | Comments 0




HP360G4 하드디스크 ID:1 (SCSI) 이 장애가 발생했습니다.

다행히 미러링(RAID1) 해놔서 데이타에 문제가 발생하지 않았네요...하드 교체후 리빌드 하니

정상적으로 잘 작동 됩니다. 워렌티 기간도 끝났지만...다행히 백업용으로 사 놓은 하드가 있어서

다행이었습니다.^^

HP DL360G4 : Smart Arry 5i RAID 컨트롤러 장착

사용자 삽입 이미지
   1. DL360G4/SCSI ID:1 번 문제가 발생 (케이블 또는 드라이브 교체) 하드 교체후 다시 리부팅

사용자 삽입 이미지
2. DL360G4/F1 키 눌러서 리빌드 하시면 됩니다.

** 교체할 하드는 초기화된 하드를 넣어셔야 합니다. **

Trackbacks 0 | Comments 0




DELL 1950 RAID PERC 5/i 간단 메뉴얼 간단한

메뉴얼 입니다.

구성하시는데 참조 하세요~~~
